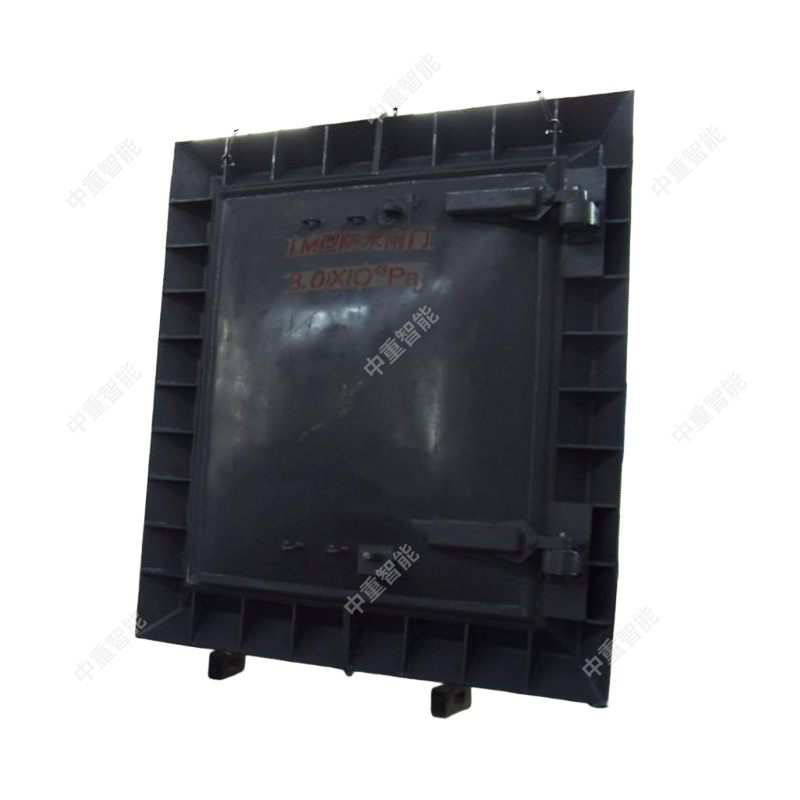

防水闸门

在矿山井下开采中，老空积水、含水层突水、地表水下渗等水害风险始终存在，一旦发生大规模突水，水流会快速淹没巷道、冲毁设备，甚至威胁人员生命安全。防水闸门作为矿山“水害应急截流装备”，安装在井下关键巷道（如井底车场、主运输巷），通过高强度门体与密封结构实现水流阻断，为人员撤离、排水系统启动争取时间，同时保护主通风机、变电所等核心设施免受水淹。它是落实《煤矿安全规程》“井下防水设施必须可靠，具备抗突水能力”要求的关键装备，与防水密闭门的“局部密闭”功能互补，形成“区域截流+局部防护”的井下防水体系。 一、核心定位：水害扩散的 “刚性拦截墙” 与防水密闭门聚焦 “硐室入口局部防水”、防火栅栏门聚焦 “火灾隔离” 不同，防水闸门的核心价值在于 **“区域性、高压力水流阻断”**：一方面，能承受 0.5-2.5MPa 的突水压力（远超防水密闭门的防护等级），在主要巷道形成 “截水关卡”，防止水流从突水区域扩散至井底车场、采区等人员密集或关键设备区域；另一方面，闸门关闭后可形成 “临时挡水坝”，为井下排水系统（如主排水泵）创造工作条件，逐步降低水位，减少水害损失。其适配场景覆盖煤矿、金属矿的井下主巷道、井底车场联络巷等，是矿山 “水害防控” 与 “系统保护” 的核心基础设施。 二、结构组成与工作原理：高承压的 “截流密封逻辑” 矿山防水闸门需针对井下高水压、复杂地质条件设计，采用 “门体 - 门框 - 驱动 - 密封 - 辅助” 一体化结构，通过 “预警触发 - 动力驱动 - 密封承压” 三步实现水害应急截流，具体原理如下： （一）核心结构组成 门体（承载核心）：采用整体焊接钢结构，材质多为 Q345R 或 Q460 高强度钢板，厚度根据设计承压等级确定（0.5MPa 压力对应钢板厚度≥20mm，2.5MPa 对应厚度≥50mm）；门体为矩形或弧形（弧形门体受力更均匀，抗水压能力更强），内部焊接纵横加强筋（间距≤300mm），确保高水压下无变形、开裂风险。 门框（固定支撑）：与巷道岩壁或混凝土浇筑体紧密结合，采用工字钢或槽钢焊接框架，嵌入巷道围岩深度≥500mm（软岩巷道需增加至 800mm），通过预埋螺栓与混凝土浇筑固定；门框内侧加工有密封槽，用于安装密封件，与门体形成紧密贴合。 驱动装置（启闭动力）：分为手动、液压、电动三种类型： 手动驱动：配备齿轮传动机构与手摇装置，适用于低压（≤0.8MPa）、小尺寸（宽度≤1.5m）闸门，应急时 3-5 人可手动关闭； 液压驱动：由液压站、液压缸、传动杆组成，可实现门体快速启闭（关闭时间≤3 分钟），适配中高压（0.8-2.0MPa）闸门，且具备失电后蓄能器应急驱动功能； 电动驱动：通过防爆电机带动丝杠或链条传动，适用于大尺寸（宽度≥2.0m）闸门，配备 PLC 控制系统，支持远程操作与自动触发。 密封装置（防渗漏关键）：采用 “主密封 + 辅助密封” 双重结构： 主密封：安装在门框密封槽内，采用丁腈橡胶或聚氨酯材质的 “U 型” 或 “O 型” 密封圈，压缩量≥30%，确保门体关闭后与门框无间隙； 辅助密封：门体边缘焊接止水带（材质为遇水膨胀橡胶），遇水后体积膨胀 1-3 倍，填补主密封可能存在的微小缝隙，双重保障密封效果，渗漏量≤0.1L/(m・h)（在设计承压压力下）。 辅助系统（功能保障）： 预警触发装置：配备水位传感器（安装在闸门上游侧）与压力传感器，当水位超过设定阈值（如距离巷道顶板 1m）或水压达到预警值时，自动触发闸门启闭信号； 排水与清淤装置：闸门底部设置排水孔（配备截止阀），用于日常排出门框内积水；上游侧安装冲淤管，通过高压水冲洗门体附近的煤泥、岩屑，避免杂物影响闸门关闭； 观测与检修装置：门框两侧设置观测孔（配备防爆玻璃），便于日常检查门体密封状态；门体预留检修门（尺寸≤600×800mm），可在不拆卸闸门的情况下进行密封件更换。
